Professionelle mechanische 2D Zeichnung

ZWCAD Mechanical bietet umfangreiche Werkzeuge, wie Wellengenerator, Toleranzmaß, Oberflächensymbol, Positionsnummern und Stücklisten, sowie Normteile für mechanische 2D-Zeichnung.

ZWCAD Mechanical
  • Funktionen
  • Anwendungen
  • Systemvorrausetzungen
  • Schnittstellen

Features und Funktionen:

  • Mechanische Beschriftung

  • Symbolbibliothek

  • Wellengenerator

  • Bohrungen

  • Stücklisten und Bohrungstabellen

  • 2D-Zeichen-Funktionen

  • Bekannte Oberfläche

  • Vollständige DWG/DXF Kompatibilität

  • Autolisp

  • Blöcke

  • Externe Referenzen

  • Design Center

  • Werkzeugpaletten

  • Smart-Tools

  • Dynamische Befehlseingabe

  • VBA

  • ZRX (ähnlich ARX)

  • 3D-Körper-Erstellung

  • Volumenbearbeitung

  • Renderer

  • DVIEW

  • uvm.

Typische Anwendungsbereiche:

• Maschinenbau
• Elektrotechnik
• Planung und Konstruktion
• Steuerungstechnik
• Gebäude- und Grundstücksmanagement
• Straßenbau
• Anlagenbau
• uvm.

CPU: 1,5 GHz oder höher
Festplatte: 2GB
Speicher: (RAM): 1 GB
Grafik: min. 1024MB
Betriebssysteme: Windows Vista / 7 / 8 / 10

DWG (R14 bis zur aktuellen Version)
3D-DWG (R14 bis zur aktuellen Version)
DXF (R12 bis zur aktuellen Version)
3D-DXF (R12 bis zur aktuellen Version)
WMF
DGN
BMP
EMF
SVG
DWF
EPS
PDF
SAT
ZRX
.Net
VBA
Lisp

Haben Sie noch Fragen, dann rufen Sie mich jetzt an. 0511 88 26 59

Kompatibiltät zu anderen DWG/DXF Programmen

ZWCAD garantiert eine Verlustfreie Übernahme / Übertragung Ihrer DWG/DXF Daten zu anderen DWG basierenden Systemen. ZWCAD unterstützt das DWG/DXF Format.

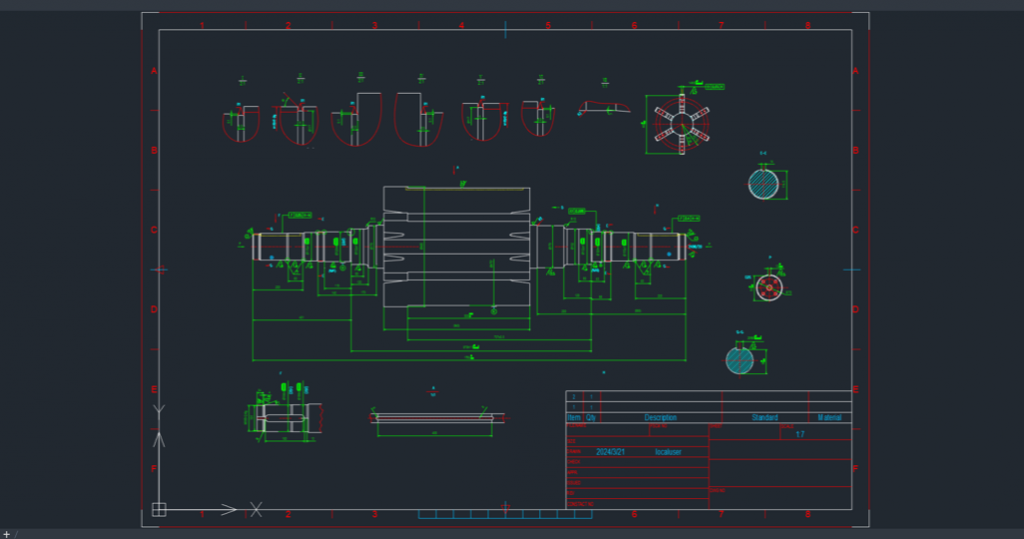

ZWCAD Mechanical DWG

Bauteile und Generator

Teilebibliothek

Die ZWCAD-Teilebibliothek enthält Schrauben, Muttern, Unterlegscheiben, Stifte, Nieten, Federn, Lager usw. Sie sparen Ihnen erheblich viel Zeit, indem Sie Teile direkt aus der Bibliothek entnehmen.

ZWCAD Mechanical unterstützt Herstellernormen und internationale Normen:DIN, ISO, ANSI, JIS, GB

Wellen und Zahnräder

Sie können Wellen und Zahnräder erstellen, indem Sie die geometrischen Parameter eingeben, was den gesamten Konstruktionsprozess erheblich beschleunigt.

Erweiterte Zeichenwerkzeuge

Konstruktionslinien

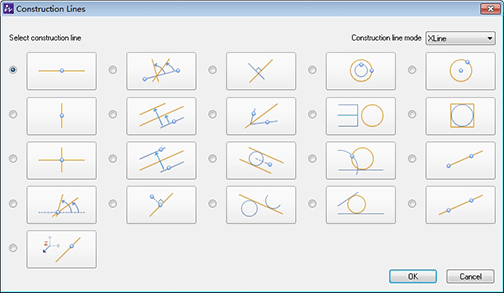

Das Programm enthält insgesamt 32 Optionen zum Erstellen von Konstruktionslinien und 7 Optionen zum Erstellen von Konstruktionskreisen. Konstruktionslinien können als Referenzen verwendet werden, um andere Objekte zu erstellen und das Zeichnen zu erleichtern.
